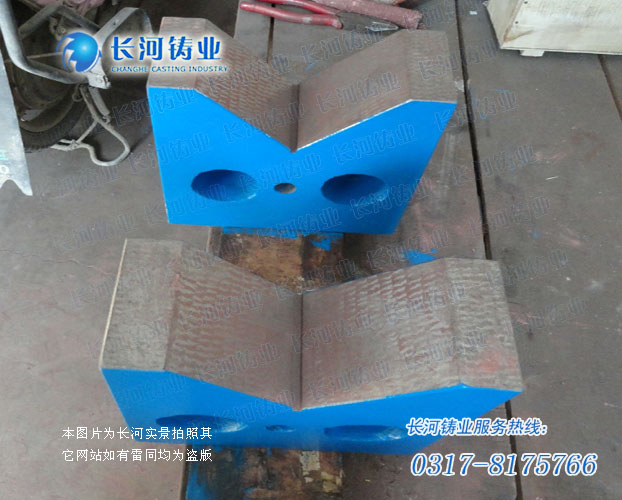

V型架也叫做V型鐵，比較常用的有三口V型架、單口V型架和五口V型架幾種，V型架一般采用HT200-250材質制成，成對供應，一般精度分為1級、2級、3級三個等級，V型架主要用來安放軸，套筒，圓盤等圓形工件，以便找中心線與劃出中心線。一般V型架都是一副兩塊，兩塊的平面與V型槽都是在一次安裝中磨出的。
簡單來說，V型架主要是用于精密軸類零部件的檢測、劃線、定位以及機械加工中的裝夾工作，用來安放套筒、圓盤這些圓形的工件，可以很方便的找出中心線并畫出中心線。
V型架在使用之前要先對她進行安裝調試的工作，之后才可以進行使用，在沒有安裝調試合格的V型架上工作是沒有意義的工作，并且如果是非工作人員安裝調試V型架是一種違規的操作，有可能會損壞V型架的結構，嚴重點還會甚至?xí)斐蒝型架變形，使之損壞，無法使用。所以使用前，要有專門的工作人員對V型架進行安裝調試。
V型架是分為很多種類型的，下面要介紹的便是V型架的幾種分類：V型架可以分為鋼件V型架、鑄鐵V型架、工型V型架、單口V型架幾種。
工型V型架：用來支承軸、管、套筒等圓柱形工件，使工件軸心線平行于本臺工作面，以便找正和劃線的工具。是按照JB/T8047-95標準制造的。鑄鐵V型架主要用于軸類工件的檢驗，校正，劃線，還可用于檢驗工件垂直度，平行度。鑄鐵V型架成對供應 兩件一對一起使用。
