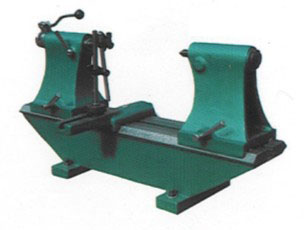

一、 產品概述
偏擺檢查儀主要用于檢測軸類、盤類另件的徑向跳動和端面園跳動。
二、 技術數據
一、3017偏擺儀：
1、 兩__距離：300mm_中心高度：170mm零件_直徑：270mm
2、 精度
兩_連線對儀座導軌面的平行度 _中心線在100mm范圍內對導軌的平行度
_距300 _距100
水平方向 ≤0.006 ≤0.005 ≤0.005
垂直方向 ≤0.005 ≤0.004 ≤0.005
_60°錐面對莫氏錐的徑向跳動≤0.005mm
二、5017偏擺儀：
1、 兩__距離：500mm，_中心高度：170mm，零件_徑：270mm
2、 精度
兩_連線對儀座導軌面的平行度 _中心線在100mm范圍內對導軌的平行度
_距500 _距100
水平方向 ≤0.008 ≤0.005 ≤0.005
垂直方向 ≤0.006 ≤0.004 ≤0.005
_60°錐面對莫氏錐的徑向跳動≤0.005mm
三、 10017偏擺儀：
1、兩__距離：100mm，_中心高度170mm，零件_直徑：270mm
2精度
兩_連線對儀座導軌面的平行度 _中心線在100mm范圍內對導軌的平行度
_距1000 _距500 _距100
水平方向 ≤0.02 ≤0.01 ≤0.006 ≤0.005
垂直方向 ≤0.01 ≤0.01 ≤0.004 ≤0.005
_60°錐面對莫氏錐的徑向跳動≤0.005mm
