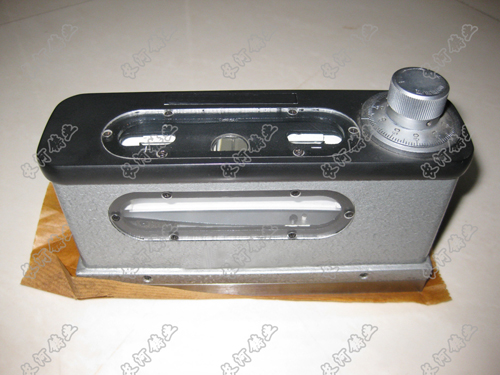

合像水平儀是一個具有基座測量面，并由光學原理合像讀數的水準式水平儀，主要用于測量零件表面的直線度和平面度以及設備安裝位置的正確性、較小傾角的測量。
合像水平儀廣泛應用于各種精密機械工業，在合像水平儀的測量過程中，要獲得理想的準確度，不但要控制周圍環境的因素，還有合像水平儀本身的使用及保養也要格外注意，合像水平儀常用來測量長導軌直線度和大工件表面平整度，若是測量范圍較大，只需要吧側面大致調平便可以了。
合像水平儀的使用方法是將合像水平儀放置在被檢驗的工作面上，由于被檢驗面的傾斜而引起兩氣泡的補充和，則傳動度盤，一直到兩氣泡重合為止，此時即可得出讀數，從而得出實際的傾斜度。
合像水平儀的注意事項：
1、合像水平儀的工作面是不可以有銹跡、碰傷、劃傷等缺陷及其他影響使用的缺陷。
2、噴漆表面應美觀、不得有脫漆、劃傷等缺陷，其他裸露非工作面不得有銹蝕等明顯缺陷。
3、測微螺桿在轉動時應順暢，不得有卡住或跳動等現象。
4、當測微螺桿均勻轉動時，氣泡在水準泡內移動應平穩，無停滯和跳動現象。
合像水平儀在使用時也要注意產品安裝的位置，調節鈕需要放在測量方向向前的位置，
合像水平儀移動方向應與測量方向一致。使用前將水平儀調整到水平狀態，使用前將水平儀底面和被側面用布擦干凈，讀取水平儀的數值時測兩次，取兩次讀數的平均值，可以消除水平儀原有的誤差。
